Plan de coupe : quand est-il obligatoire et que doit-il contenir ?

Sa fonction est pourtant simple. Il répond à une seule question : le projet respecte-t-il la hauteur autorisée, et modifie-t-il le terrain ? Tout ce qu'il doit contenir découle de là.

Qu'est-ce qu'un plan de coupe ?

Imaginez que vous tranchiez verticalement le terrain et la construction avec un couteau, puis que vous regardiez la tranche de côté. C'est exactement cela, un plan de coupe.

Base légale : articles R.431-10 b) (permis de construire) et R.431-36 (déclaration préalable) du Code de l'urbanisme.

Ce qu'il permet de vérifier :

• La hauteur de la construction par rapport à la hauteur maximale autorisée par le PLU
• Le profil du terrain avant et après travaux : y a-t-il déblai, remblai, terrassement ?
• L'implantation du projet par rapport au terrain naturel
• Le respect des règles de hauteur en limite séparative lorsque le PLU en prévoit

Est-il obligatoire dans votre cas ? Le tableau

C'est la première question que se posent la plupart des gens, et la réponse dépend du régime et du projet.

Le critère simple : si votre projet touche au terrain — creuser, remblayer, surélever — le plan de coupe est nécessaire. S'il ne concerne que le bâti existant en surface, il ne l'est pas.

En cas de doute, produisez-le. Une pièce fournie sans être strictement exigée ne pose aucun problème ; une pièce manquante fait repartir le délai d'instruction à zéro.

Rappel utile : le service instructeur ne peut réclamer que les pièces limitativement énumérées par le Code de l'urbanisme (article R.431-4). Une demande portant sur une pièce non exigible ne suspend pas le délai — mais en pratique, mieux vaut fournir et le signaler que d'engager un bras de fer.

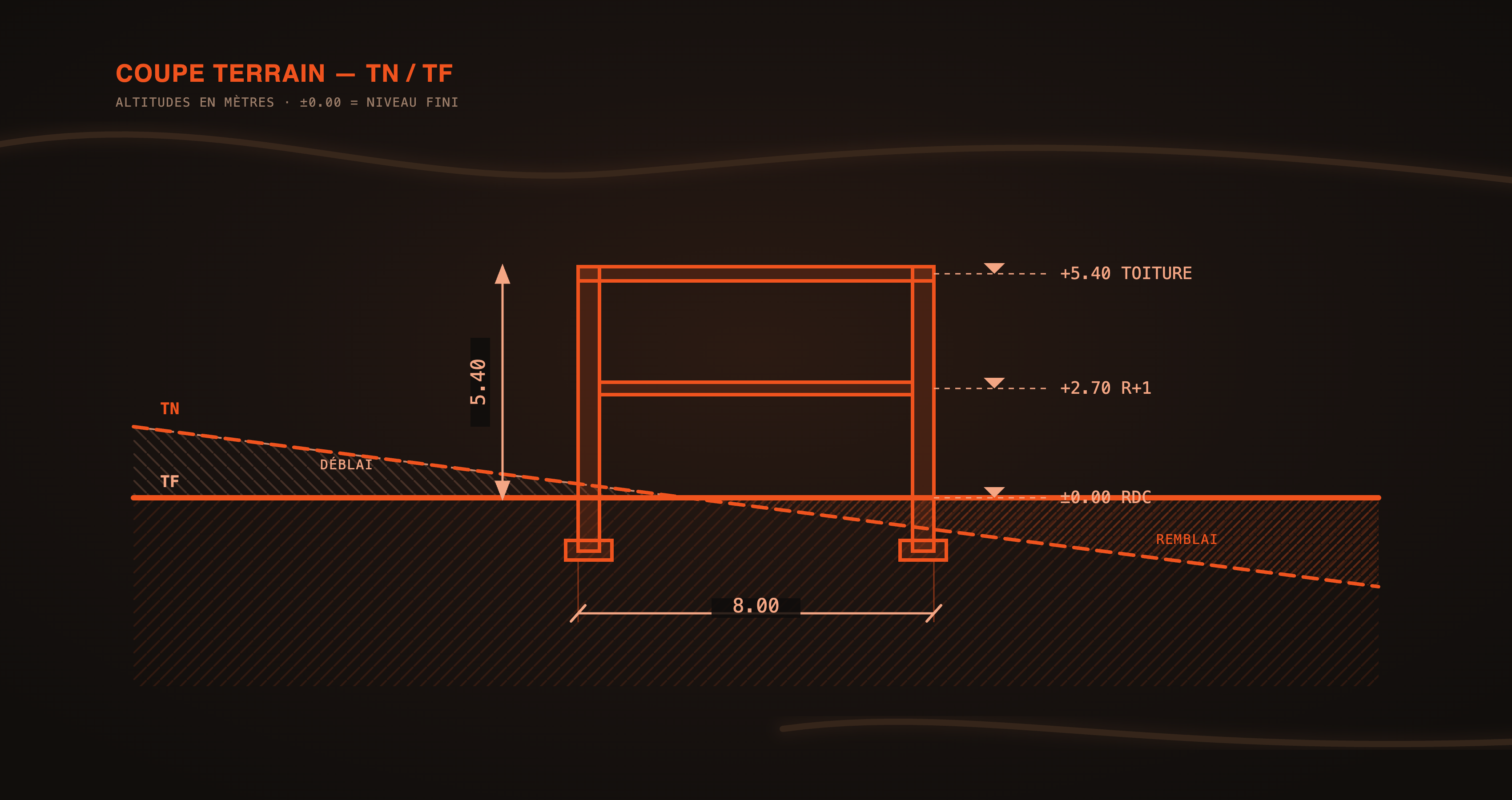

Terrain naturel et terrain fini : la notion centrale

C'est le cœur du plan de coupe, et la source de la majorité des refus de pièce.

Pourquoi c'est déterminant

La hauteur maximale imposée par le PLU se mesure presque toujours depuis le terrain naturel, pas depuis le terrain fini.

La conséquence est directe : remblayer un terrain pour « gagner » de la hauteur ne fonctionne pas. Un projet de 7 mètres de haut mesuré depuis le terrain fini, sur un remblai d'un mètre, fait 8 mètres depuis le terrain naturel — et se retrouve au-dessus d'un plafond fixé à 7,50 m.

C'est précisément ce que le service instructeur vérifie sur le plan de coupe, et c'est pourquoi représenter les deux profils est indispensable.

Comment déterminer le terrain naturel

• Sur un terrain non encore aménagé : relevé direct, au niveau optique ou au télémètre
• Sur un terrain déjà remanié : reconstitution à partir de documents antérieurs, photographies, plans anciens, ou relevé des terrains voisins non modifiés
• En cas de doute ou de litige : relevé topographique par un géomètre-expert

Un point qui prête à confusion : si le terrain a été remblayé légalement il y a longtemps, la question de savoir ce qui constitue le « terrain naturel » peut être discutée. Le service urbanisme de la commune est le meilleur interlocuteur pour trancher en amont.

Ce que le plan de coupe doit contenir

La cohérence avec le plan de masse

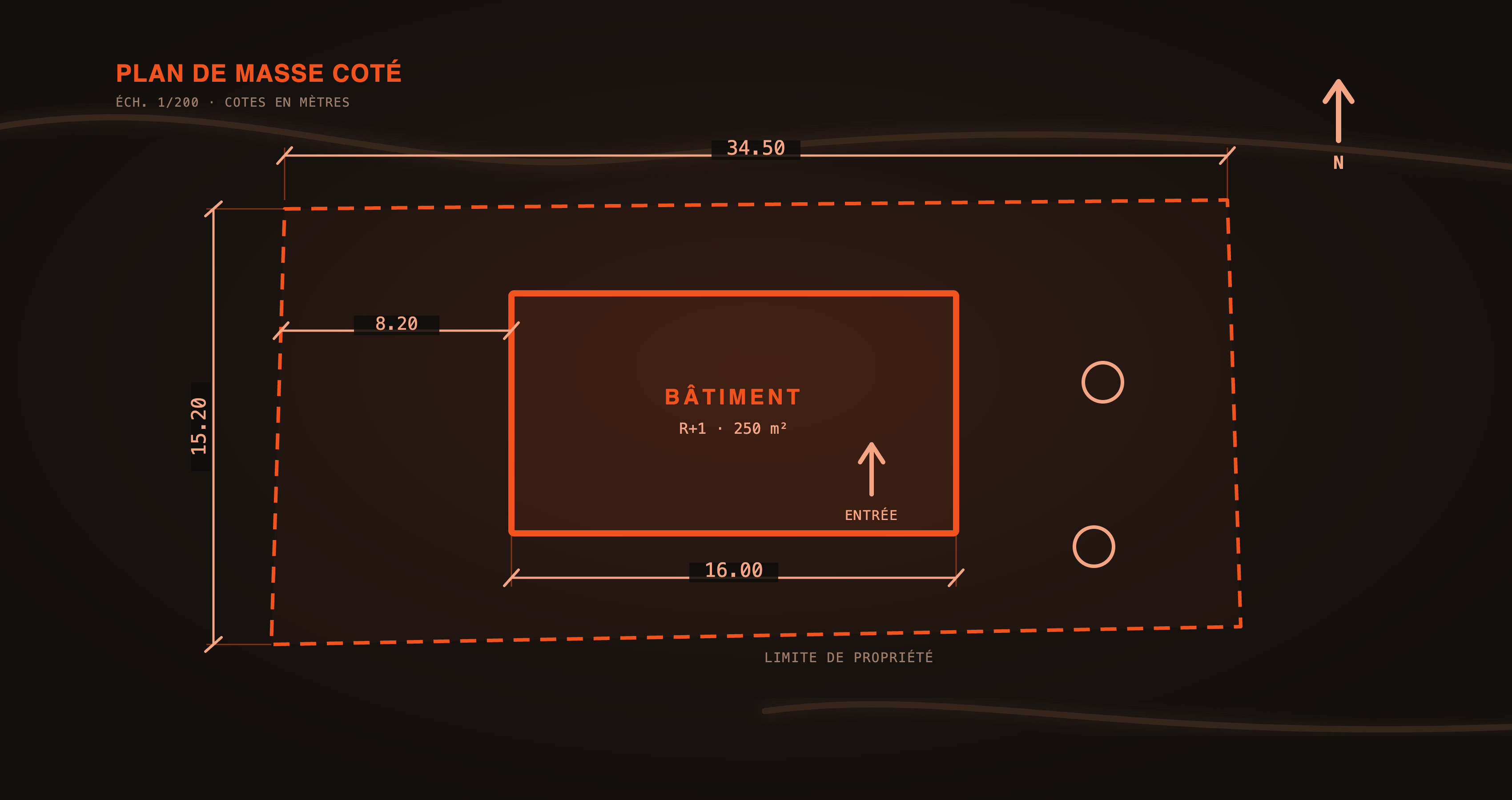

L'axe de coupe doit être matérialisé sur le plan de masse par un trait avec deux flèches et une nomenclature (AA', BB'). Le plan de coupe porte la même nomenclature.

Sans ce repérage, l'instructeur ne peut pas savoir où la coupe a été faite. C'est un motif de demande de complément fréquent et facilement évitable.

Les cotes NGF : à quoi ça sert et où les trouver

NGF signifie Nivellement Général de la France : c'est le système de référence altimétrique national, exprimé en mètres au-dessus du niveau de la mer.

Quand elles sont exigées

• Lorsque le règlement du PLU les impose explicitement
• Sur un terrain en pente, où les hauteurs relatives ne suffisent pas
• En zone inondable ou soumise à un plan de prévention des risques, où une cote de plancher minimale est imposée
• Lorsque le projet comporte des terrassements importants

Où les obtenir

La règle pratique : pour un projet simple sur terrain plat, les données gratuites du Géoportail suffisent généralement. Dès que le PLU impose une cote de plancher, que le terrain est en pente marquée ou que le projet est en zone inondable, le relevé par un géomètre est le seul choix raisonnable — une erreur de 30 cm sur une cote de plancher en zone inondable peut faire annuler l'autorisation.

Quelle échelle et où placer l'axe de coupe

L'échelle

Une règle technique importante : l'échelle verticale et horizontale doit être identique. Une coupe avec une échelle verticale exagérée — pour « mieux voir » le relief — est irrecevable, car elle fausse la lecture des pentes et des hauteurs.

Comme pour le plan de masse, l'échelle doit être mentionnée en toutes lettres et sous forme d'échelle graphique.

Où placer l'axe de coupe

Placez-le à l'endroit le plus défavorable ou le plus représentatif :

• Là où la hauteur du projet est maximale
• Là où la pente du terrain est la plus marquée
• Perpendiculairement à la limite séparative la plus contraignante
• En traversant les parties du projet dont l'implantation est la plus délicate

Faut-il plusieurs coupes ? Une seule suffit pour un projet simple sur terrain plat. Un terrain en pente, un projet en L ou une construction à plusieurs niveaux de plancher justifient deux coupes perpendiculaires (AA' et BB'). C'est souvent ce qui distingue un dossier accepté du premier coup d'un dossier retoqué.

Le cas du terrain en pente

C'est la configuration où le plan de coupe devient réellement déterminant — et où les dossiers se bloquent le plus.

Les points de vigilance :

1. La hauteur se mesure au point le plus défavorable. Sur un terrain en pente, la hauteur d'une construction varie d'une façade à l'autre. Le PLU précise généralement le point de mesure : au milieu de la façade, au point le plus haut du terrain naturel sous l'emprise, ou en tout point. Lisez précisément la définition retenue par votre règlement.

2. Déblais et remblais sont souvent encadrés. De nombreux PLU limitent la hauteur des mouvements de terre — par exemple 1 mètre de déblai ou de remblai au maximum — ou interdisent les terrassements en « taupinière ». Ces règles se vérifient exclusivement sur le plan de coupe.

3. Les murs de soutènement se déclarent. Un mur de soutènement n'est pas une clôture : il relève de son propre régime et doit apparaître sur la coupe avec sa hauteur.

4. La cote de plancher du rez-de-chaussée est stratégique. Elle détermine la hauteur globale du bâtiment. La descendre de 40 cm peut faire passer un projet sous le plafond de hauteur du PLU.

5. Plusieurs coupes sont quasi indispensables. Une coupe dans le sens de la pente et une coupe perpendiculaire donnent une lecture complète.

Sur un terrain en pente marquée, le relevé topographique par un géomètre-expert n'est pas un luxe. Il coûte 500 à 1 500 € et sécurise le poste le plus risqué du dossier.

Plan de coupe ou plan de façade : ne pas confondre

Le réflexe : le plan de coupe répond à « quelle hauteur et quel profil de terrain ? », le plan de façade à « à quoi ça ressemble ? ». Les deux sont nécessaires dans un permis de construire, et ils doivent être cohérents entre eux : les hauteurs portées sur l'un doivent correspondre à celles de l'autre.

Trois exemples concrets

Exemple 1 — Extension de plain-pied sur terrain plat

Extension de 25 m², sur dalle, terrain sensiblement horizontal.

• TN et TF quasi confondus : une seule ligne, avec mention « terrain naturel = terrain fini, pas de terrassement »
• Une coupe transversale au 1/50 suffit
• Cotes à porter : niveau de la dalle, hauteur sous plafond, hauteur à l'égout, hauteur au faîtage
• Reporter la limite séparative la plus proche avec sa distance

Exemple 2 — Piscine enterrée

Bassin de 8 × 4 m, profondeur 1,50 m, terrain plat.

• TN en pointillés sur toute la largeur, TF après terrassement avec le creusement du bassin
• Représenter les margelles et la plage, avec leur niveau
• Coter la profondeur du bassin et le niveau du plan d'eau
• Faire figurer le local technique s'il est enterré
• Échelle 1/50

Exemple 3 — Maison sur terrain en pente à 12 %

Maison de 110 m², terrain descendant de 3,60 m sur 30 m de longueur.

• Deux coupes : AA' dans le sens de la pente, BB' perpendiculaire
• Cotes NGF obligatoires à chaque point caractéristique : haut du terrain, bas du terrain, niveau de plancher du rez-de-chaussée, égout, faîtage
• Déblais et remblais clairement identifiés, avec leurs hauteurs cotées
• Murs de soutènement représentés et cotés
• Hauteur mesurée depuis le TN au point défini par le PLU
• Échelle 1/100, identique en vertical et en horizontal

Dans ce troisième cas, un relevé de géomètre est fortement recommandé.

Les 6 erreurs qui font retoquer le dossier

1. Ne représenter que le terrain fini. Sans le terrain naturel, l'instructeur ne peut ni mesurer la hauteur réglementaire ni identifier les terrassements. C'est l'erreur numéro un.

2. Utiliser une échelle verticale différente de l'horizontale. Cela fausse la lecture des pentes et rend la coupe irrecevable.

3. Oublier de reporter l'axe de coupe sur le plan de masse. L'instructeur ne peut pas situer la coupe. Motif de complément systématique.

4. Ne faire qu'une seule coupe sur un terrain en pente. Une coupe dans le sens de la pente ne montre rien du profil transversal.

5. Coter la hauteur depuis le terrain fini. Le PLU mesure presque toujours depuis le terrain naturel. Remblayer ne fait pas gagner de hauteur.

6. Produire une coupe incohérente avec les plans de façades. Les hauteurs au faîtage et à l'égout doivent être identiques sur les deux pièces.

Questions fréquentes

Sources

• Code de l'urbanisme, article R.431-10 b) (plan de coupe du permis de construire)
• Code de l'urbanisme, article R.431-36 (pièces de la déclaration préalable)
• Code de l'urbanisme, article R.431-4 (caractère limitatif des pièces exigibles)
• service-public.gouv.fr — Permis de construire
• Géoportail — profil altimétrique
• Géoportail de l'urbanisme
